Solidworks里怎么使用扫描命令和绘制面曲线

时间:2024-10-13 15:44:23

1、双击Solidworks软件,打开Solidworks软件

Solidworks里怎么使用扫描命令和绘制面曲线
Solidworks里怎么使用扫描命令和绘制面曲线

2、点击文件”新建“命令,选择“零件”,进入三维零件绘制面板,点击“前视视图”,选择”草图绘制“命令,然后绘制中心矩形(与中心点重合),标注尺寸30*30。退出草图。

Solidworks里怎么使用扫描命令和绘制面曲线
Solidworks里怎么使用扫描命令和绘制面曲线
Solidworks里怎么使用扫描命令和绘制面曲线

3、点击“上视基准面”选择“草图绘制”命令,进入草图绘制面板,点击”样条曲线“命令,选择起点为中心点,绘制经过中心点的样条曲线,退出草图绘制。

Solidworks里怎么使用扫描命令和绘制面曲线
Solidworks里怎么使用扫描命令和绘制面曲线

4、点击“扫描”命令,选择扫描的草图为”中心矩形那个草图“,扫描路径为”样条曲线“,然后点击对号退出扫描。

Solidworks里怎么使用扫描命令和绘制面曲线

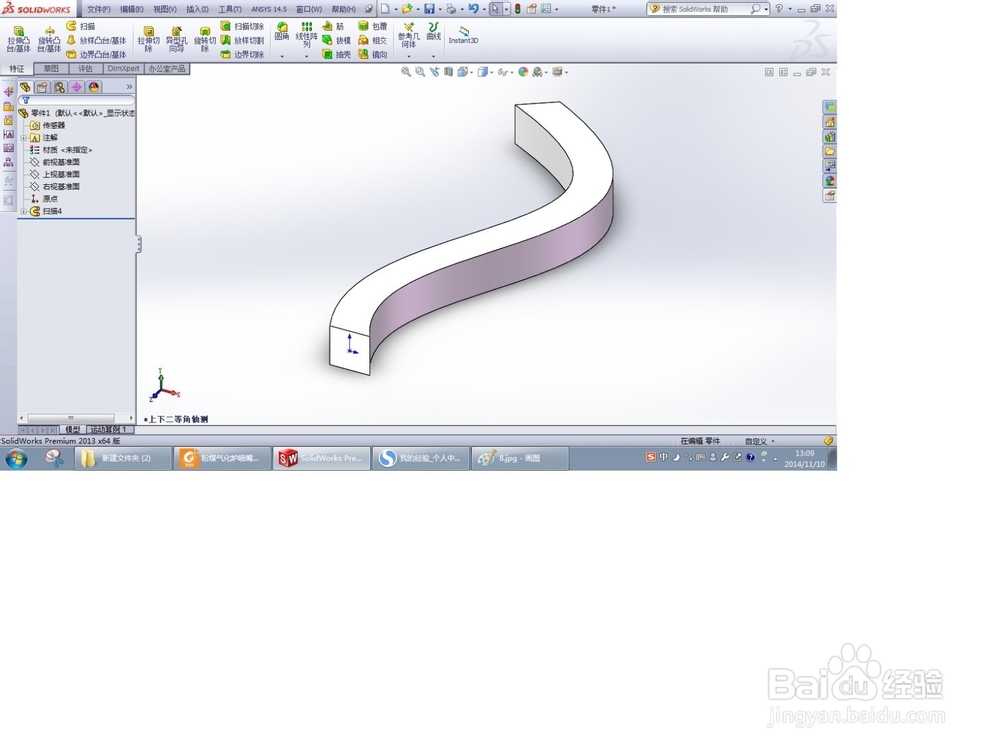

5、至此,扫描创建的三维图形制作完毕,对于复杂的扫描,需要进一步详细设置。

Solidworks里怎么使用扫描命令和绘制面曲线
