1、新建图纸，指定图纸大小新建一工程图纸，在图纸格式大小对话框中，选择“自定义图纸大小”，指定宽度及高度值后确定。
2、定义图纸属性退出模型视图，在设计树中选中图纸，右键，选择“属性”。在“图纸属性”对话框中，根据实际情况设置属性内容，包括投影视角，绘图比例等，设置完成后点击确定。

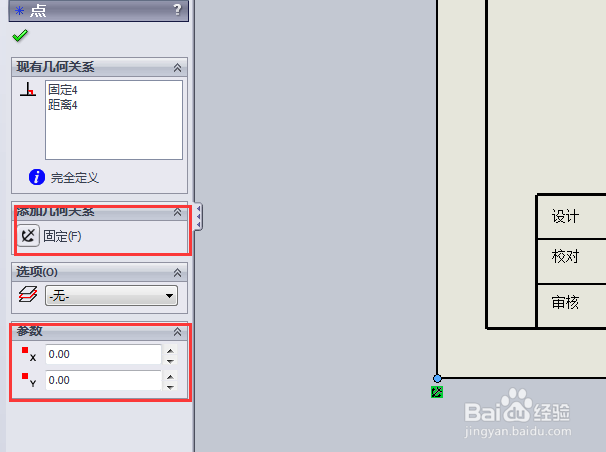

3、绘制图纸边框及标题栏选中图纸，右键，选择“编辑图纸坼黉赞楞格式”。根据图纸要求，绘制图框及标题栏，并标注尺寸及添加约束几何关系。绘制完成后，右键单击模型树中的“注解”，点击“显示参考尺寸”复选勾，将尺寸隐藏。

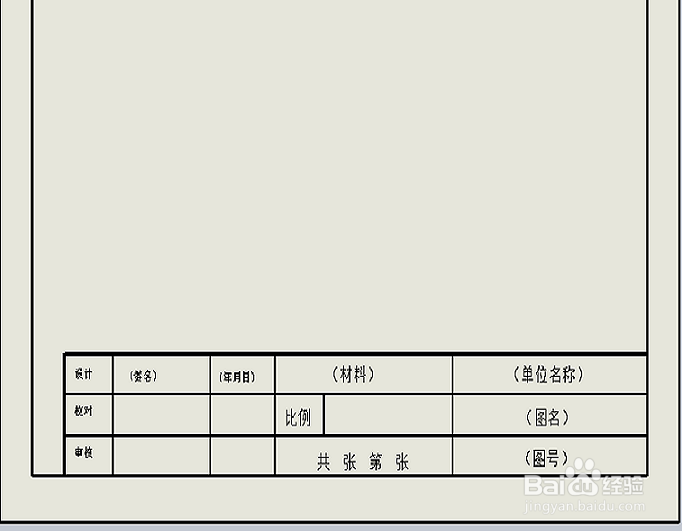

4、输入标题栏内容并添加属性链接在标题栏中输入相关内容后，选中“（签名）”，在注释中，点击“属性链接”图标，在“链接到属性”对话框中，选择“作者”。同理，为“（年月日）”添加属性链接为“短日期”，为“（图名）”添加属性链接为“文件名称”。完成后退出编辑模式。
5、设置绘图环境单击工具菜单下的“选项”，在弹出的“系统选项”对话框中选择“文档属性”选项卡，根据需要，设置相关内容后点击确定。
6、保存模版到系统文件夹中单击“文件”菜单下的“另存为”，保存类型为“工程图模版”，保存位置默认。再次新建工程图，可以看到我们创建的绘图模版已经出现，选择该模版进行绘图即可。
